Seleção de diferentes frequências, potência e forma do transdutor ultrassônico na máquina de limpeza ultrassônica

Primeiro, de acordo com a fórmula f=1 / Hertz, podemos ver que a frequência do transdutor é inversamente proporcional ao comprimento de onda, o comprimento de onda do tamanho e o tamanho do diâmetro da bolha (estritamente, é causado pela baixa frequência por um longo tempo de nucleação), e o diâmetro da cavidade está relacionado à sua pressão de explosão, geralmente quanto maior a frequência, comprimento de onda, diâmetro da cavidade é pequeno, a pressão de explosão é baixa, mas alta densidade de cavitação, permeabilidade é boa.

Com base nos princípios acima:

Quando a sujeira do objeto limpo é pesada e difícil de ser limpa, e o impacto da explosão não causa muitos danos à superfície do objeto limpo, séries de transdutores de baixa frequência devem ser selecionadas. As indústrias comumente usadas são: indústria magnética, indústria automobilística e indústria têxtil, etc. Observe que esta série é realmente barulhenta e pode fazer tratamento de isolamento acústico; Quando a sujeira do objeto limpo for levemente pesada ou a dificuldade de limpeza for moderada, e o impacto da explosão não causar muitos danos à superfície do objeto limpo, o transdutor de série de média frequência deve ser selecionado. Esta série de indústria é amplamente utilizada, os comuns são: indústria de processamento mecânico, indústria de galvanoplastia e indústria de catering; Quando a sujeira do objeto limpo é leve e fácil de limpar, ou o impacto explosivo exige danos à superfície do objeto limpo, a série de transdutores de alta frequência deve ser selecionada. As indústrias comumente utilizadas são: peças de precisão, vidros de vidro, componentes eletrônicos e placas de circuito, etc .; A sujeira do objeto limpo é muito leve e fácil de limpar. Quando o impacto explosivo é necessário para impedir qualquer dano à superfície do objeto limpo, séries de transdutores de alta frequência são selecionadas. As indústrias comumente utilizadas são: semicondutores e peças especiais de alta precisão.

Aplicação de diferentes transdutores ultrassônicos de potência:

A potência depende do tamanho e da frequência de projeto do transdutor cerâmico piezoelétrico, considerando a limitação da tensão de acionamento de entrada, sob uma certa frequência, volume geralmente pelo seu diâmetro de potência cerâmica piezoelétrica para ajustar o tamanho, a fim de evitar a interferência da lateral transdutor de vibração e frequência de vibração transversal do projeto do transdutor (correspondente ao diâmetro) deve escolher maior do que a frequência de uso (frequência vertical), esta frequência limita a faixa de potência do transdutor.

Com base nos princípios acima:

As ocasiões gerais de baixa frequência escolhem a série 100W ou potência superior da série não convencional, ocasiões de média frequência escolhem a série 50W ou 100W, a frequência média alta acima escolhe a série 50W ou potência inferior da série não convencional. Deve-se notar que, para as séries disponíveis de 50W ou 100W de ocasiões de frequência intermediária, tais condições permitem, na medida do possível, escolher baixa potência, por causa da baixa potência do transdutor, o número de necessidades, boa uniformidade ultrassônica, boa estabilidade do oscilador, longa vida, corrosão por cavitação de superfície de material de aço inoxidável é pequena.

Aplicação de diferentes formas de transdutores ultrassônicos:

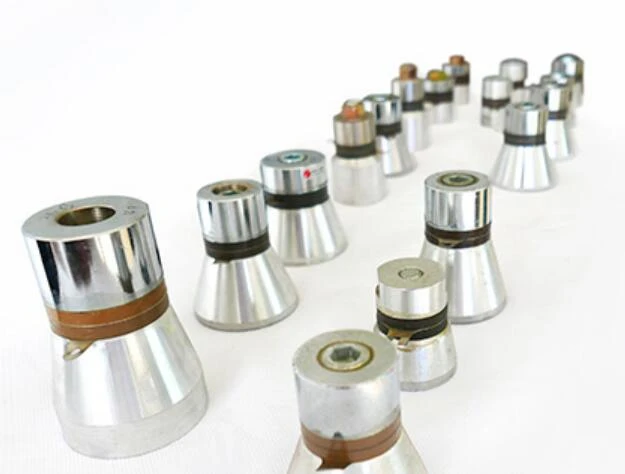

A forma do transdutor comum é principalmente dividida em trompete e coluna reta. A diferença entre eles na estrutura reside principalmente na forma da tampa frontal da radiação. O primeiro é um chifre de cone e o último tem a forma de uma haste reta. O transdutor de trompete possui alta impedância, ampla largura de banda e é mais fácil de se adaptar ao circuito. Portanto, seu efeito de radiação acústica é melhor que o do transdutor de coluna reta, ou seja, a mesma energia elétrica de entrada é obtida no tanque de limpeza, e a energia elétrica consumida no transdutor é menor, então o calor do transdutor também é baixo. Quando a energia elétrica do transdutor de entrada ao mesmo tempo, devido ao chifre da área de superfície radiante é maior do que o transdutor em forma de haste, então a intensidade do som da superfície radiante é baixa e sua corrosão por cavitação de ligação da superfície da placa de aço inoxidável é pequena, então geralmente adota o transdutor em forma de trombeta é melhor, mas o transdutor cilíndrico reto para sua área de superfície radiante é pequeno, a intensidade da radiação é alta, a distância dos orifícios, como a limpeza mais profunda posso assumir esta forma.
